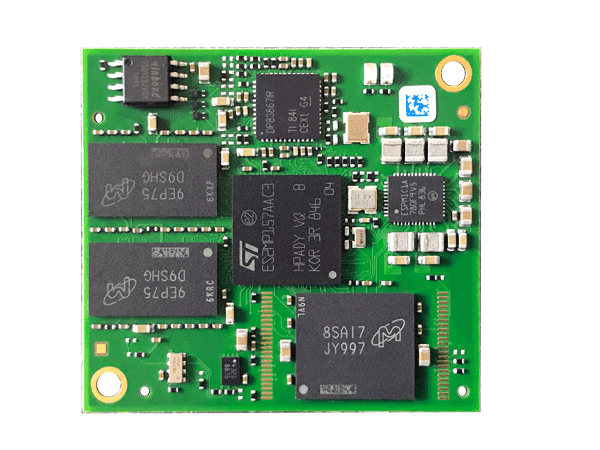

phyCORE-STM32MP15x 核心板
40 mm x 44 mm
Cortex® -A7 Cortex® -M4
2 x FDCAN
3D graphic processing unit (Vivante - OpenGL ES 2.0)
phyCORE-STM32MP15x 核心板支持 secure boot, 多协议千兆工业通讯以太网, FDCAN, 3D 图形加速 (Vivante® – OpenGL® ES 2.0) 等先进特性，核心板采用的处理器提供 Cortex-M4 MCU 子系统可以对 STM32 Cube 固件提供完美的支持，因此 phyCORE-STM32MP15x 可以使您在单模块系统中同时实现复杂应用程序、增强型人机界面以及实时控制。phyCORE-STM32MP15x 适用于工业通讯系统、工厂自动化、边缘计算、运动控制、机器人等高可靠场景。

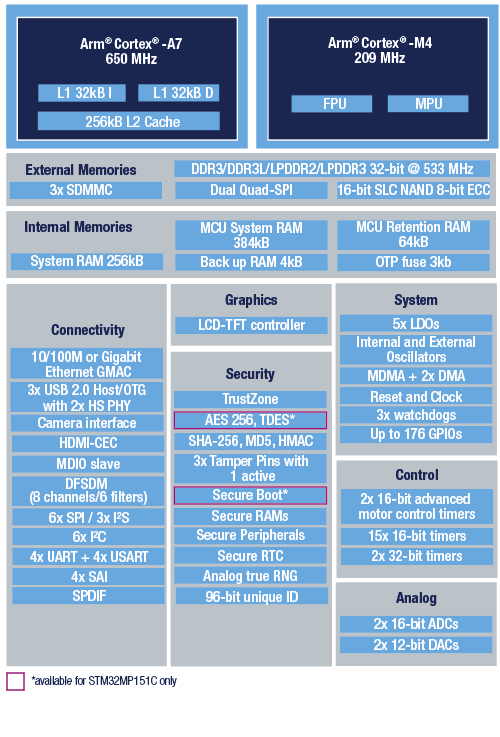

STM32MP1 处理器
STM32MP1 系列处理器集成了双核 Arm® Cortex®-A7、单核 Cortex®-M4 及GPU。它提供灵活的架构，使得在单芯片中处理高性能和实时任务变得可能。所有 STM32MP1 的外设可以无缝地分配给 Cortex®-A7 (Linux) 或 Cortex®-M4 核 (real time) 使用。
| CPU | STM32MP151A/C, STM32MP153A/C, STM32MP157A/C |
| CPU 架构 | ARM Cortex A7 + ARM Cortex M4 |
| Clock frequency | 650 MHz + 209 MHz (M4) |
| Graphics | Vivante – OpenGL ES 2.0; 533 MHz (STM32MP157x only) |
| NAND Flash | 256 MB…1 GB SLC (NAND or eMMC) |
| SPI NOR Flash | 4 MB…16 MB QSPI |
| eMMC | 4 GB…128 GB (NAND or eMMC) |
| DDR3LP RAM | 256 MB…1 GB |
| EEPROM | 4 kB…32 kB |
| RTC | STM32MP15x internal and RV-3028-C7 external |
| 工作温宽 | -40°C ~ +85°C |
| 接口规格 | 参考配置接口数 | 最大可支持接口数* |
| U(S)ART | 2 (USART) | 7 (3x UART + 4x USART) |
| FDCAN | 1 | 2 |
| SPI (I2S) | 1 | 4 (3) |
| I2C | 4 | 6 |
| MMC/SDIO | 2 | 2 |
| Audio (SAI) | 1 | 2 |
| Parallel Display | 1x 18-bit | 1x 24-bit |
| MIPI-DSI | 1x 2 data lanes | 1x 2 data lanes |
| Parallel Camera | 1x 10-bit | 1x 14-bit |
| 以太网口 | 1 | 1 |
| USB | 2 | 2 |
| ADC | 3 | 12 |
| DAC | 2 | 2 |
| DFSDM | 3 | 8 |
| JTAG | 1 | 1 |
| 规格 | 描述 |
| 尺寸 | 40mm x 44mm |
| 工作温度 | -40°C ~ +85°C |
| 工作电压 | VCC 5V |
| 连接器规格 | 2×100 pin SamTec Connector |
