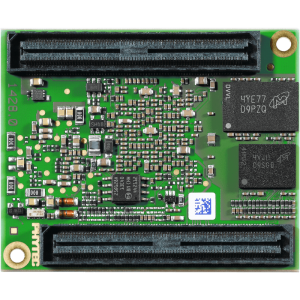

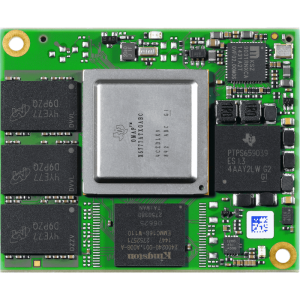

phyCORE-AM57x 核心板
55 mm x 45 mm
Cortex®-A15 Cortex®-M4 TI C66xx DSP
USB 3.0
PowerVR SGX544
Vivante GC320
Image Processing
强大而先进
phyCORE-AM57x 核心板支持 TI（德州仪器）的单核、双核处理器 AM57x。它集成最高双核 ARM Cortex A15 内核以及双核 C66 DSP 内核，提供业界最佳的处理性能，AM57x中内置的多种加速单元，也使phyCORE-AM57x可以支持高性能的2D/3D图形界面，最高4K分辨率的视频硬编解码，安全加密等特性。 phyCORE-AM57x 同时提供丰富先进的外设接口，如多路摄像头，双路千兆网口，SATA Gen2，PCIe 3.0 (2 Lane), USB3.0 等接口。PHYTEC 基于 AM57x 处理器提供高可靠的电路设计及 BSP 支持，旨在为前沿的系统应用提供先进的处理器技术及稳定的底层保障。

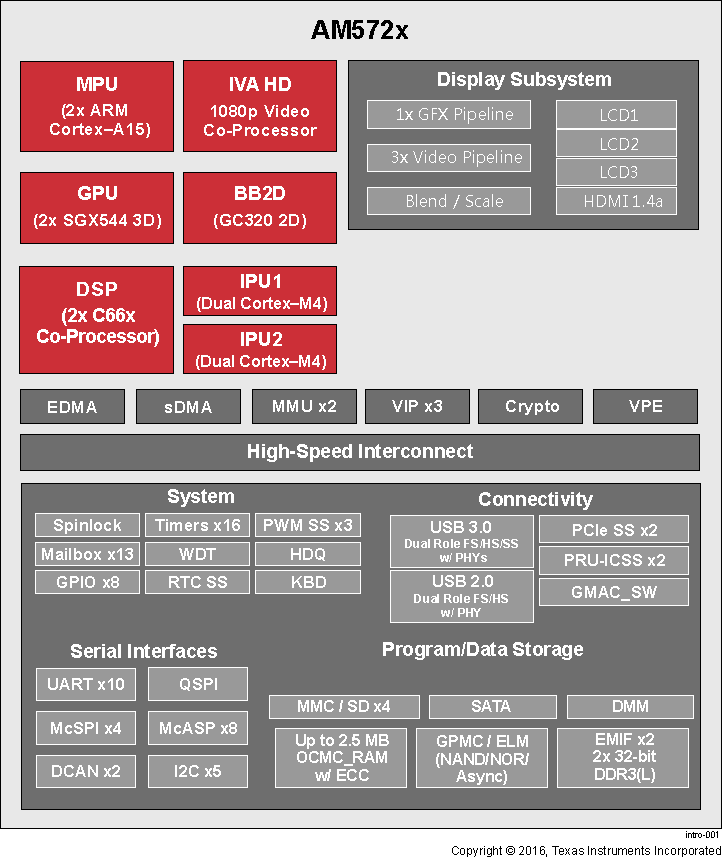

AM57x 处理器
德州仪器（TI）的 AM57x 处理器是其 Sitara™ 系列中领先的产品，其处理性能可达到 10,500 个 DMIPS，每个内核的运行速度高达 1.5 GHz。AM57x 处理器是高度集成的器件，可用于实现高性能和多媒体应用。处理器集成了先进的加速单元并支持视觉和机器学习的加速特性，它同时还支持多个工业以太网协议和视频处理。
| 主要器件 | 可选配置 |
| CPU | AM5716 / AM5726 / AM5728 / AM5749 |
| CPU架构 | ARM Cortex-A15 1.5GHz 单/双核 |
| DSP | TI C66x DSP 750MHz 单/双核 |
| 协处理器 | IPU 子系统-2×2 Cortex-M4 PRU 工业通讯子系统 2×2 32-bit RISC cores Embedded Vision Engine (EVE) (仅 AMxxx9 支持) |
| 图形加速(GPU) | 3D: PowerVR® SGX544 单/双核 (部分支持) 2D: Vivante® GC320 (部分支持) |
| 视频加速(IVA-HD) | 最高支持 4K @ 15fps H.264编解码，其它协议最高可支持1080p60 (部分支持) |
| 安全特性 | Cryptographic acceleration Debug security Device identity External memory protection Initial secure programming Secure boot Secure storage Software IP protection Trusted execution environment（部分支持） |
| RAM | 最高支持 4GB DDR3 |
| ECC RAM | 最高支持 256MB DDR3 ECC-可选 |
| eMMC/NANDFLASH | 最高支持 32GBeMMC /可选 SLC-NANDFLASH 最高 4GB-可选 |
| NORFLASH | 最高支持 16MB-可选 |
| EEPROM | 最高支持 4KB-可选 |
| RTC | 超低功耗独立 RTC-可选 |
| 以太网 PHY | 10/100/1000Mbps PHY-可选 |
| PMIC | 必选 |
| 工作温宽 | -40⁰C ~ +85⁰C; 0⁰C ~ +70⁰C |
| 接口规格 | 参考配置接口数 | 最大可支持接口数* |
| 多媒体 | ||
| VOUT(LCD) | 1 | 2 |
| HDMI | 1 | 1 |
| 视频输入口(VIN并口) | 1 | 3 |
| MIPI CSI | 0 | 0 |
| 音频接口(MCASP) | 2 | 7 |
| 外部存储接口 | ||
| GPMC | 1 | 1 |
| SATA | 1 | 1 |
| SDIO | 1 | 2 |
| 通讯接口 | ||
| PCIe2.0 | 1x(x2) | 2 |
| 以太网口 | 2 | 2 |
| USB3.0 | 1 | 1 |
| USB2.0 | 1 | 1 |
| CANFD | 0 | 1 |
| CAN | 2 | 2 |
| UART | 2 | 8 |
| I2C | 4 | 5 |
| SPI | 3 | 4 |
| QSPI | 1 | 1 |
| PWM | 1 | 3 |
| GPIO | 23 | 142 |
| KBD 9*9keyboard matrix | 1 | 1 |
| HDQ/1-wire | 0 | 1 |
| PRU外设-Ethernet,UART,Timer,Cap | 0 | 1 |
| PRU外设-UART | 0 | 2 |
| PRU外设-GPIO | 0 | 33 |
| PRU外设-IEP | 0 | 2 |
| PRU外设-ECAP | 0 | 2 |
| 规格 | 描述 |
| 尺寸 | 45mm x 55mm |
| 重量 | 20.9g |
| 工作温度 | -40°C ~ +85°C; 0°C ~ +70°C |
| 工作电压 | 5V & 3.3V |
| 功耗¹ | Linux idle: Typical 3.00 +/- 0.15W Full load + Video demo: 7.56W |
| 连接器规格 | 2 x 160pin 0.5pitch |
