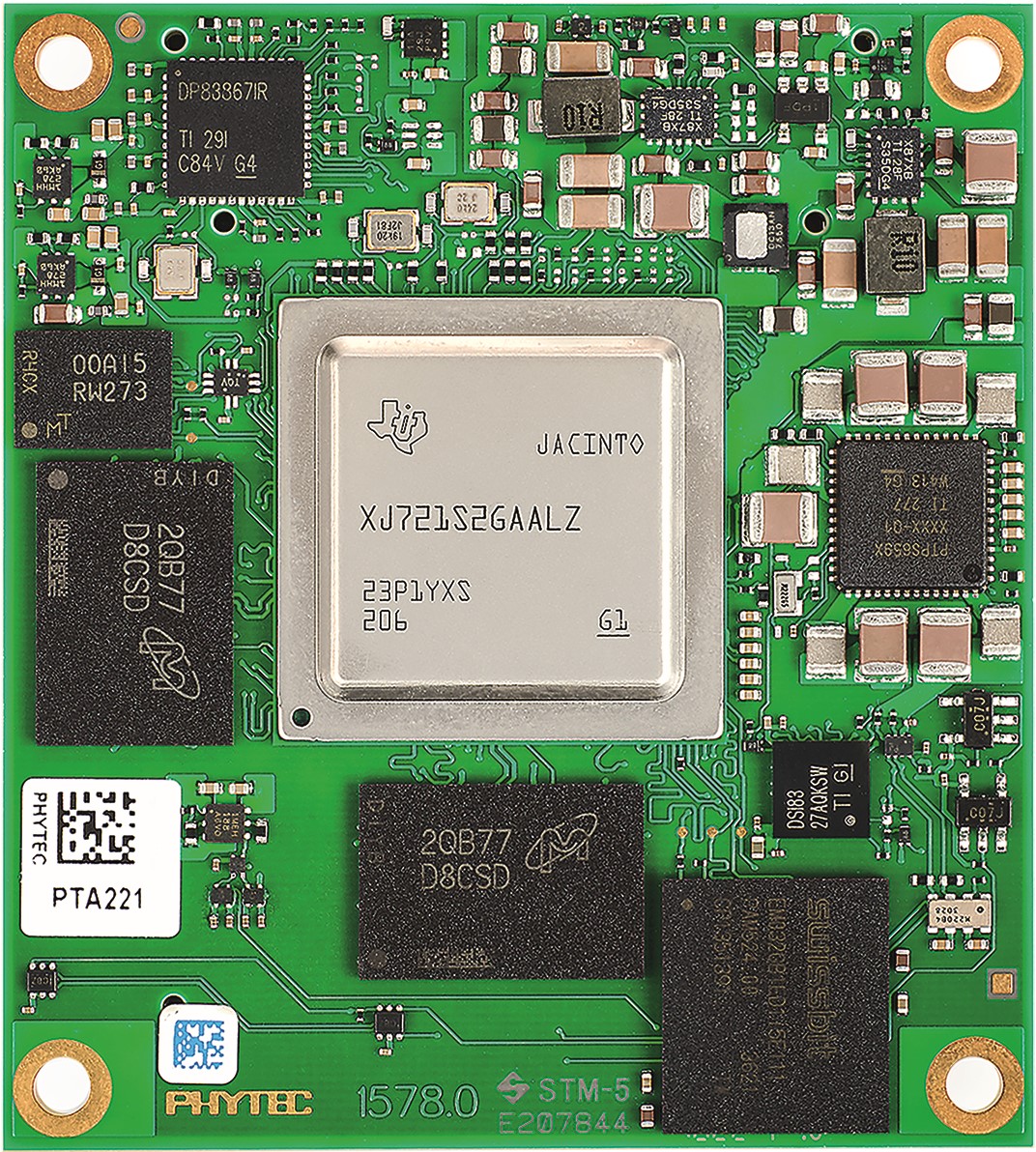

AM68x 和 TDA4VE/AL/VL 处理器具有高系统集成、可扩展性和低成本等特点。该处理器结合了专用的深度学习加速器、 向量处理单元和通用微处理器，并集成了成像子系统，这使得
phyCORE-AM68x/TDA4x 成为各种工业应用的绝佳解决方 案，例如机器人、机器视觉、雷达等应用场景。
核心板上集成了存储、以太网 PHY、DSI 到 LVDS bridge 等，降低了产品开发的复杂度，并减少开发成本。而引脚的定义保证所有控制器的功能都可以被使用。
-
特别适合工业环境中的图像处理和人工智能应用
-
图像处理：
– 2个摄像头接口
– 最多控制 8 个摄像头
– 内部 ISP 用于图像预处理
-
工业接口，例如：
– CAN FD
– 支持 TSN 的千兆以太网（Gb-Ethernet）
-
由多个处理单元组成的异构处理器系统
–将多个系统任务集成到一个处理器中，减少系统组件数量，以降低整个系统成本
-
显示接口
– 支持 3 种接口，包括 MIPI-DSI、LVDS和 DP
– 可同时支持最多 2 个显示屏
-
50 GFlops 的图形处理能力，满足高质量图形需求
-
2 个 DSP 单元用于信号处理和人工智能
-
安全性
– 支持 TI 的功能安全
– 配备 2 个 Cortex®-R5F 运行在内部安全区域

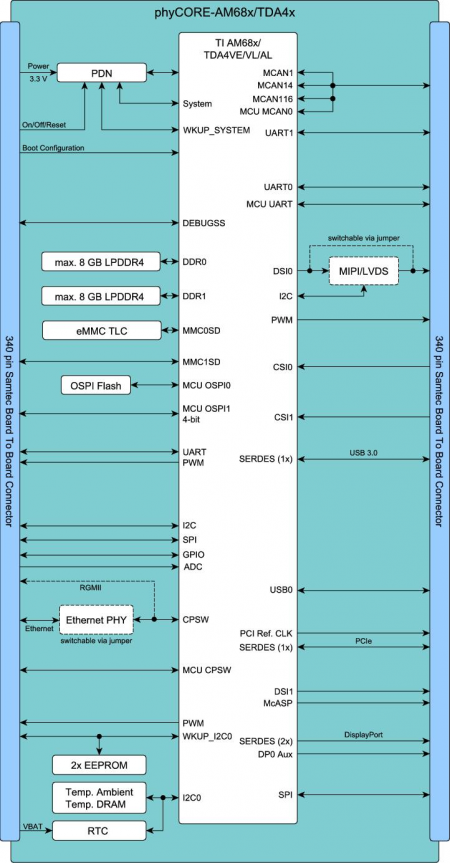

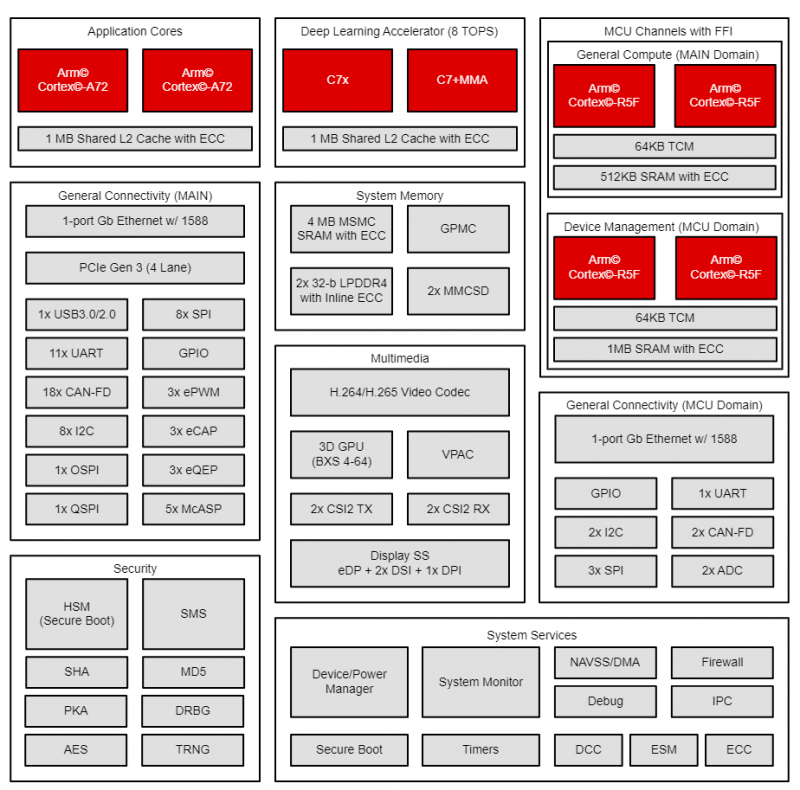

AM68x/TDA4x 处理器
AM68x//TDA4x 可扩展处理器系列采用不断发展的 Jacinto™ 7 架构，面向智能视觉摄像头应用，基于
TI在视觉处理器市场上十多年所积累的广泛先进市场知识而构建。AM68x 系列专为工厂自动化、楼宇自动化和其他市场中广泛的成本敏感型高性能计算应用而构建。
| CPU |
TI AM68x oder TDA4VE/AL/VL |
| CPU 架构 |
2x Arm® Cortex®-A72 |
| Clock frequency |
2 GHz (Cortex-A72), 1 GHz (Cortex-R5F) |
| Co-Processors |
6x Arm® Cortex®-R5F |
| DSP |
2x C7x 1 GHz |
| Internal RAM |
4 MB SRAM with ECC |
| HW Security |
3DES, DES, AES, RNG, MD5, PKA, SHA, RSA-4k |
| eMMC |
up to 256 GB TLC eMMC |
| LPDDR4 |
up to 2 x 8 GB |
| EEPROM |
32 KB |
| NOR Flash |
64 MB (Octal SPI/Quad SPI Flash) |
| Ethernet |
2x GbE (1x on-board PHY / 1x RGMII) |
| USB |
1x USB 2.0, 1x USB 3.1 (DRD) |
| UART |
up to 13 |
| CAN |
up to 11x CAN FD |
| PCI / PCIe |
1x PCIe 3.0 (4 lanes) |
| I²C |
up to 9 |
| SPI |
up to 9, 1x QSPI |
| MMC/SD/SDIO |
1 |
| PWM |
up to 11 |
| A/D |
up to 16x 12-bit |
| Display |
1x DSI, 1x LVDS, bis zu 1x DP |
| GPMC |
1 |
| Camera |
2x MIPI CSI-2 v1.3 (partly v2.0) |
| Audio |
up to 2x McASP |
| Debugging |
JTAG, UART |
| RTC |
on-board |
